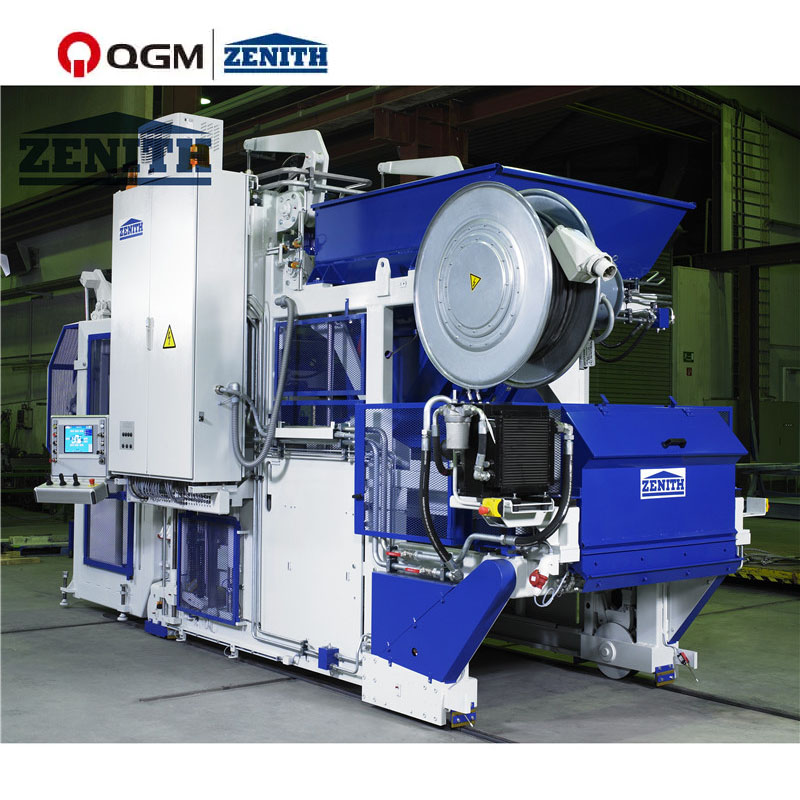

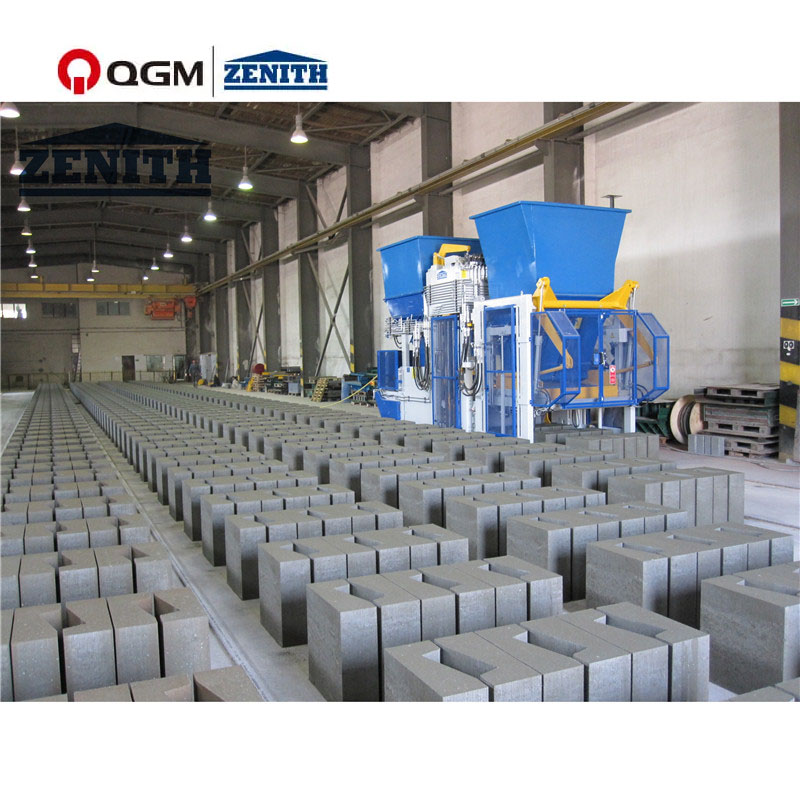

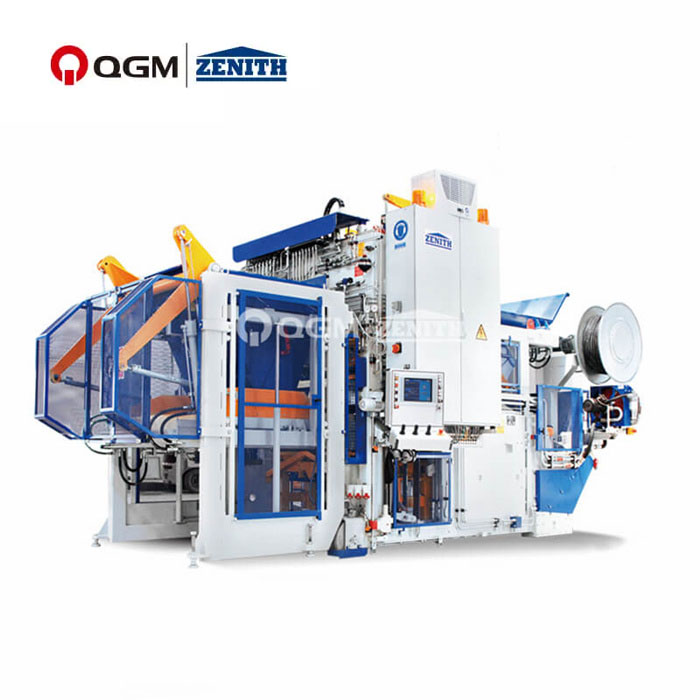

Mobile Laying Brick Machine er en mursteinsmaskin. Den er enkel å betjene og egnet for små murfabrikker. Den beveger seg med endringen av arbeidsstedet. Dette utstyret krever ikke en pall. De pressede mursteinene plasseres på stedet etter hvert som mursteinsmaskinen beveger seg, noe som sparer mye pallekostnader, men området må være stort nok. Mobile Laying Brick Machine tar i bruk et avansert PLS intelligent kontrollsystem, som kan realisere menneske-maskin-dialog, helautomatisk drift, tilfeldig signalanalyse, automatisk feildiagnose og ulike parameterinnstillinger. Denne maskinen har fordelene med enkel og kompakt struktur, enkel betjening, enkelt vedlikehold, lavt strømforbruk og høy effekt.
Produktvideo

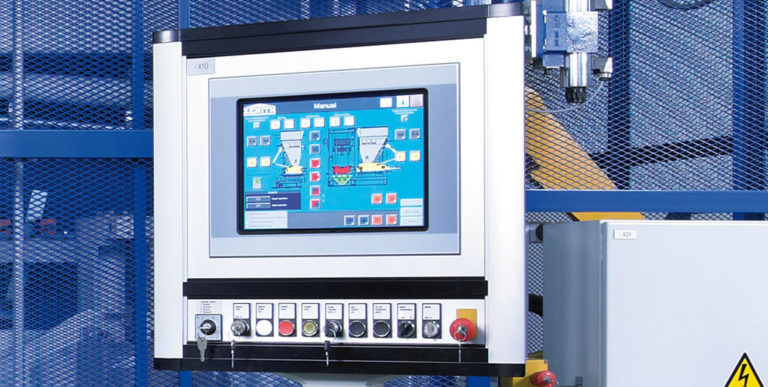

Deselvforklarende, menydrevet berøringspanelgjør betjeningen av maskinen svært enkel. Produksjonsparametrene for ulike formtyper og produksjonsprogrammer legges inn og lagres ved å bruke de overordnede menymaskene. En rask Siemens SPS brukes til intern signalbehandling.

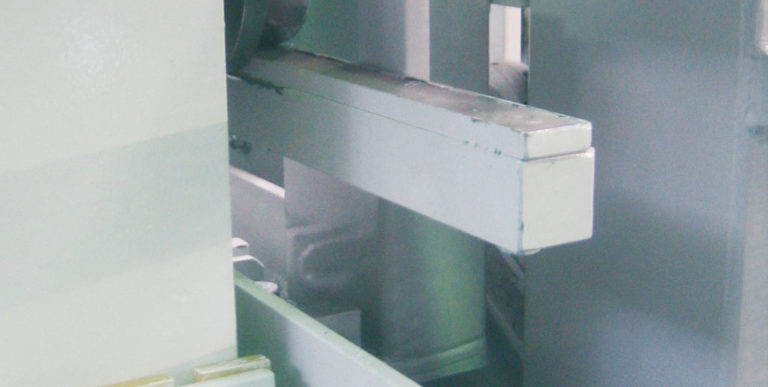

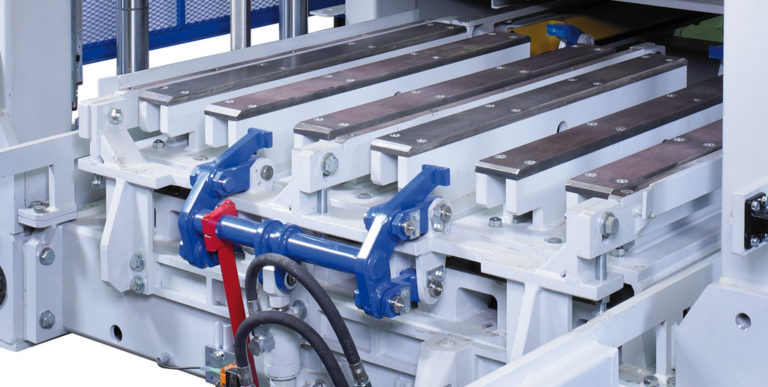

De store dimensjonerte søylene og styrelagrene, støttet av synkronisering av bevegelser via kjede og spakaksel, garanterer ensikker og presis føring av støpeform og sabotasjehode. Digital banemåling via lineær giver er valgfritt tilgjengelig.

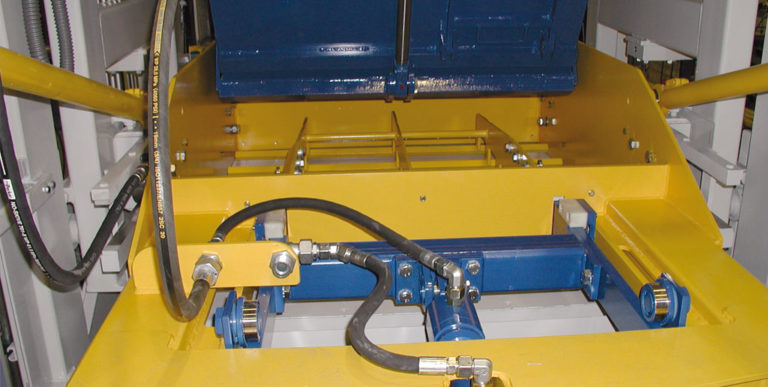

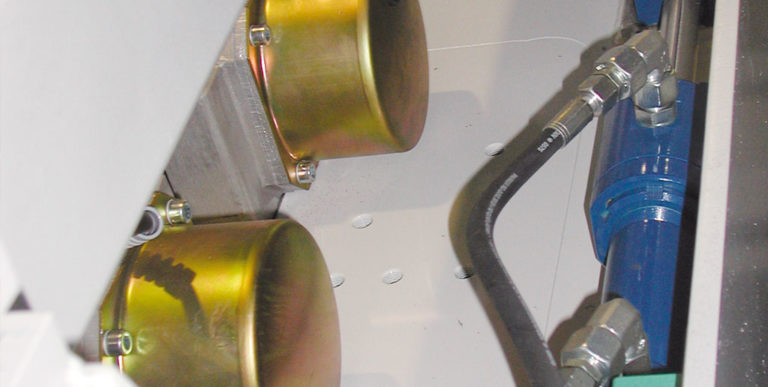

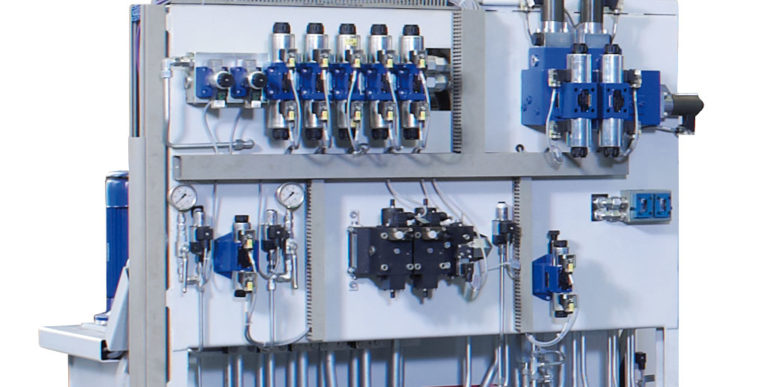

Maskinens hovedbevegelser (flytting av vibrerende bord, form- og sabotasjehodeløft og flytting av mateskuff) drives avhydrauliske sylindre, utviklet av ZENITH, og aktiveres via proporsjonalventiler. Produktene kan legges ned under avformingen med kontrollert synkende hastighet.

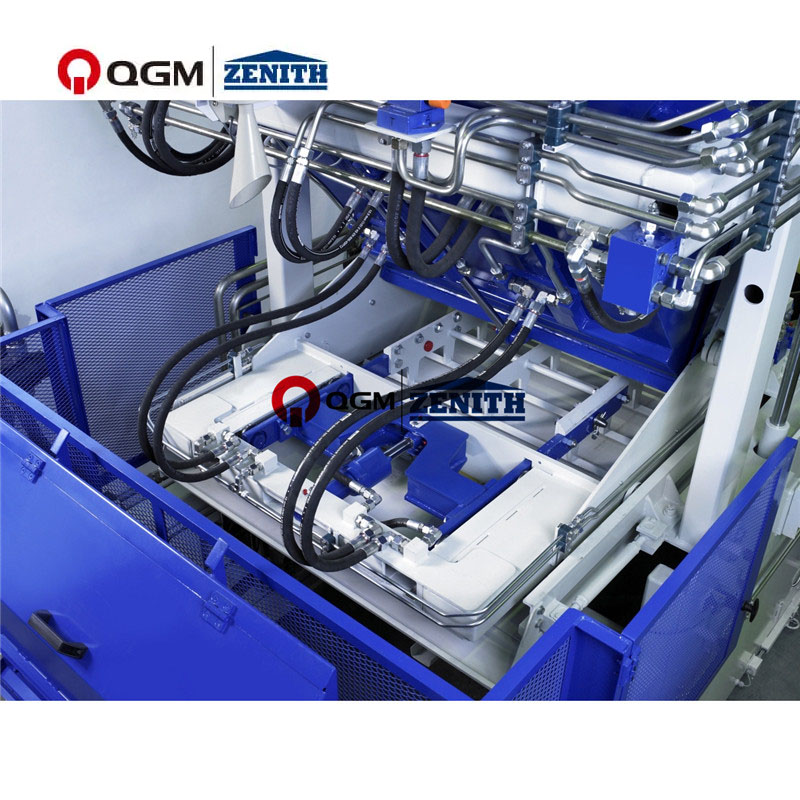

Hovedsabotasjehodet kan utstyres med enhydraulisk drevet hurtigskifteenhetfor raskt muggskifte. For kantstein produsert på tvers av fyllingsretningen, kan maskinen valgfritt utstyres med en roterende sabotasjehodeanordning for enkel rengjøring av stampehodesverd ved å bruke mateskuffebørstene.
For å øke maskinens kapasitet kan den utstyres medvalgfri "Speed & Comfort"-pakke. Denne pakken inkluderer kontroller og hydraulikk med høyere ytelse, digitalt banemålesystem for alle hovedbevegelsesakser, hurtigskifteenhet for sabotasjehode og en bakre betongmatingsskuff med hydraulisk drevet rist.
Ved arbeid uten ansiktsblandingsenhet kan maskinen utstyres med enpolystyren kjerneinnføringsanordningfor produksjon av isolasjonsblokker eller med enroterende børstefor feiing av blokkflater.
Tekniske data
| Funksjoner | |
| Basematerialbeholder | 1200L |
| Grunnmateriale mateboks | 2000L |
| Pigmentbeholder | 800L |
| Pigmentmateboks | 2000L |
| Maks. matehøyde på lasteren | 2.800 mm |
| Formingsstørrelse | |
| Maks.formingslengde | 1240 mm |
| Maks. formingsbredde (produserer på vibrasjonsbordet) | 1000 mm |
| Maks. formingsbredde (produserer på bakken) | 1240 mm |
| Produkthøyde | |
| Flerlags produksjon | |
| Min. produkthøyde (produserer på pallen) | 50 mm |
| Maks.produkthøyde | 250 mm |
| Maks. stablehøyde (pall + høyde på ett lags produkt) | 640 mm |
| Lavt produksjonsnivå på pallen | |
| Maks.produkthøyde | 600 mm |
| Lav produksjon på gulvet | |
| Maks.produkthøyde | 650 mm |
| Produksjon på gulvet | |
| Maks.produkthøyde | 1000 mm |
| Min.produkthøyde | 250 mm |
| Maskinvekt | |
| Uten mugg og pigmenter enhet | 11,7 T |
| Pigmentenhet | 1,7 T |
| Maskinstørrelse | |
| Total lengde (uten pigmentenhet) | 4400 mm |
| Total lengde (med pigmentenhet) | 6.380 mm |
| Maks.total høyde | 3700 mm |
| Min.total høyde (transporthøyde) | 3.240 mm |
| Total bredde (inkludert kontrollpanel) | 2.540 mm |
| Vibrasjonssystem | |
| Maks.spenningskraft på vibrasjonsbordet | 80KN |
| Min.spennende kraft av toppvibrasjonen | 40KN |
| Energiforbruk | |
| Basert på maksimalt antall vibrerende bord | 42KW |
Produksjonskapasitet

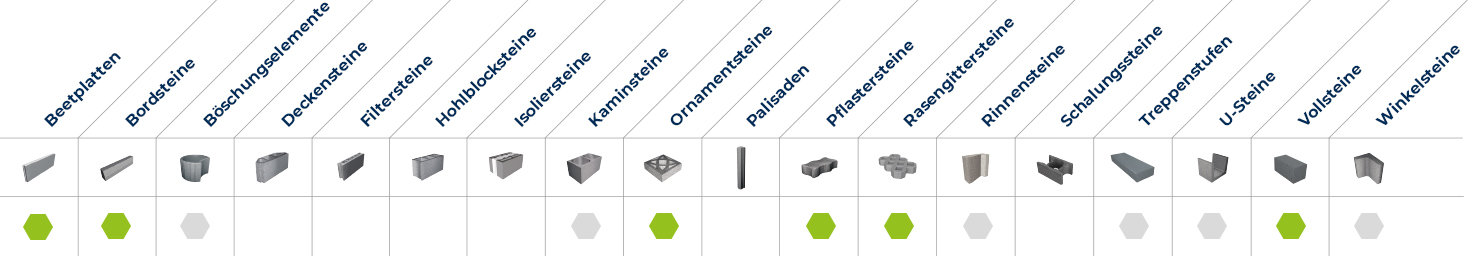

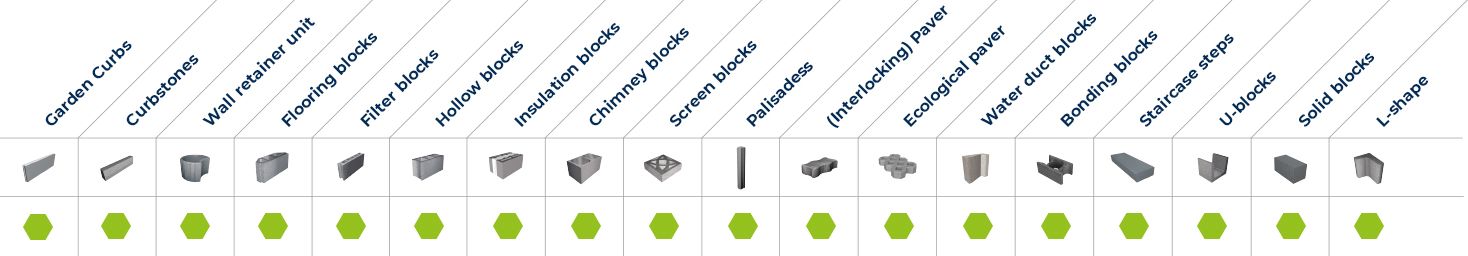

| Blokktype | Dimensjon (mm) | Bilder | Antall/syklus | Syklustid | Produksjonskapasitet (Per 8 timer) |
| Hul blokk | 400*200*200 |
|
12 | 40-tallet | 8.640 stk |
| Rektangulær utlegger | 200*100*60 |
|
54 | 38s | 817m2 |
| Rektangulær utlegger (uten facemix) | 200*100*60 |
|
54 | 36s | 864m2 |
| UNI Utleggere | 225*112,5*60-80 |
|
40 | 38s | 757m2 |
| Curstone | 150*1000*300 |
|
4 | 46s | 2.504 stk |
