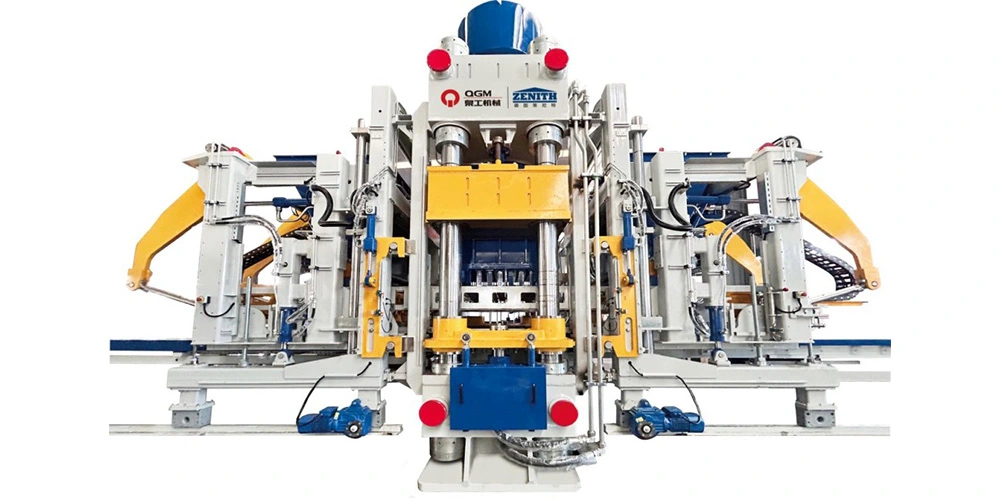

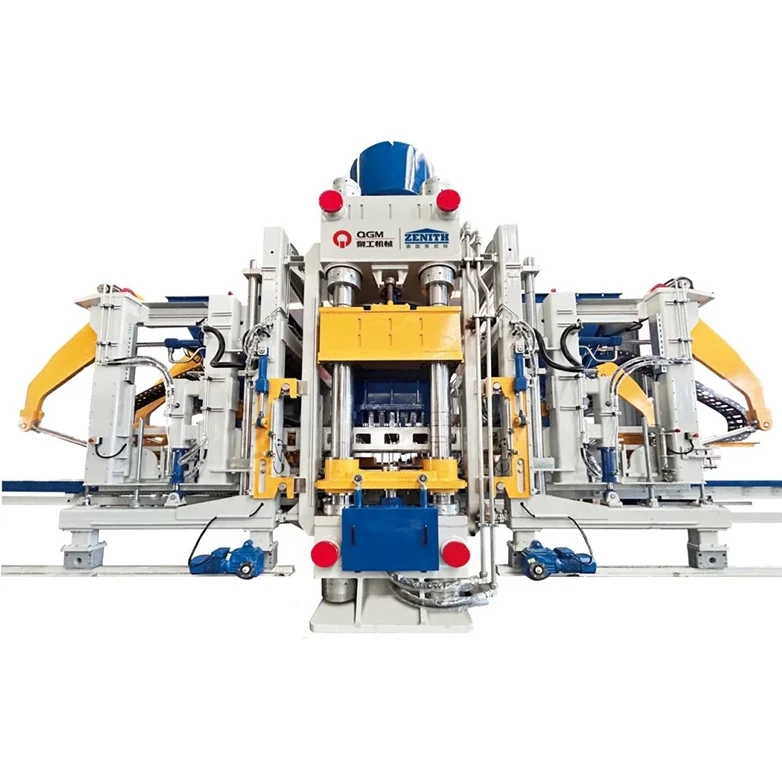

Bygget rundt en integrert mekanisk, hydraulisk og elektrisk arkitektur, kombinerer VP-serien en maskinramme med høy styrke, hydraulisk pressing med stor tonnasje, servovibrasjon og intelligent automatisering. Internasjonalt anerkjente komponenter brukes i nøkkelsystemer for å støtte stabil drift og konsistent formingsytelse.
Med tre trykkkraftkonfigurasjoner – 600, 900 og 1500 tonn – gir ZN-VP-serien en skalerbar løsning for betongproduktprodusenter med ulike produksjonskrav og produktspesifikasjoner.
Maskinen er spesielt egnet til bruksområder hvor formingstrykk, materialtilpasning og produktfleksibilitet er viktig. Avhengig av valgt modell, formkonfigurasjon og produksjonsoppsett, kan maskinen produsere:
●Standard betongblokker
●Hule blokker
●Belegningsblokker
●Kantstein
● Betongprodukter i stein-look
●Landskapsprodukter
●Vannbevarende skråningsbeskyttelsesblokker
● Vegg- og dekorative betongprodukter
ZN-VP-serien støtter også bruken av ulike finkornede og fastavfallsbaserte råvarer, inkludert byggeavfall, metallurgisk fast avfall, gruveavfall, steinpulver, slam og sandvaskingsslam, med forbehold om passende materialforberedelse og blandingsdesign.
Dette gjør ZN-VP-serien til et egnet alternativ for betongblokkproduksjonsprosjekter med fokus på gjenvinning av fast avfall og verdiøkende betongprodukter.
| Modell | ZN600VP | ZN900VP | ZN1500VP |
| Produkthøyde | 40-200 mm kan tilpasses; oppgi ved bestilling | 40-200 mm kan tilpasses; oppgi ved bestilling | 40-200 mm kan tilpasses; oppgi ved bestilling |
| Pallstørrelse | 1200*870 mm | 1200*1150mm | 1400*1200mm |
| Hovedpressende kraft | 600T | 900T | 1500T |
| Hovedsylinderdiameter | φ500 mm | φ600 mm | φ800 mm |
| Maskinvekt (Basismateriale + Ansiktsblanding + Hydraulikksystem) | Ca. 61T | Ca. 66T | Ca. 80T |
| Hydraulisk kraft | 75kW | 90kW | 110kW |
| Maskindimensjoner (L × H × B) | Ca.6900x5600x2800mm | Ca.7200x5600x2800mm | Ca.8500x6000x3300mm |
| Standard Betongblokk240*115*53mm | 42 stk./form | 52 stk./form | 64 stk./form |
| Belegningsblokk200*100*60mm | 30 stk./form | 40 stk./form | 48 stk./form |
| Stone-Look Betongprodukt600*300*80mm | 3 stk./form | 3 stk./form | 6 stk./form |
| Hulblokk390*190*190mm | 10 stk./form | 10 stk./form | 12 stk./form |

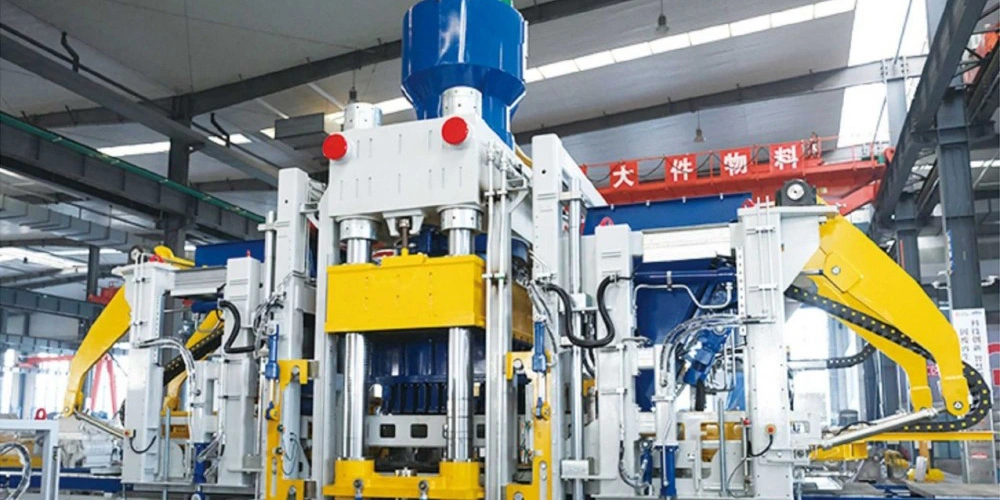

Hovedmaskinrammen er produsert av spesialformede stålseksjoner og har patentert konstruksjonsteknologi.
Den sveisede rammen gjennomgår vibrasjonsavlastende behandling for å forbedre strukturell stabilitet. Søyler med stor diameter gir støtte og veiledning under lukking av formen, og hjelper til med å opprettholde nøyaktig formposisjonering gjennom formingsprosessen.
Avformingssystemet tar i bruk mekanisk synkronisering for å koordinere formfrigjøring og støtte konsistent produktforming.
For høytrykks betongblokkproduksjon er en stiv maskinstruktur avgjørende for å opprettholde stabil formbevegelse og repeterbare formingsforhold.

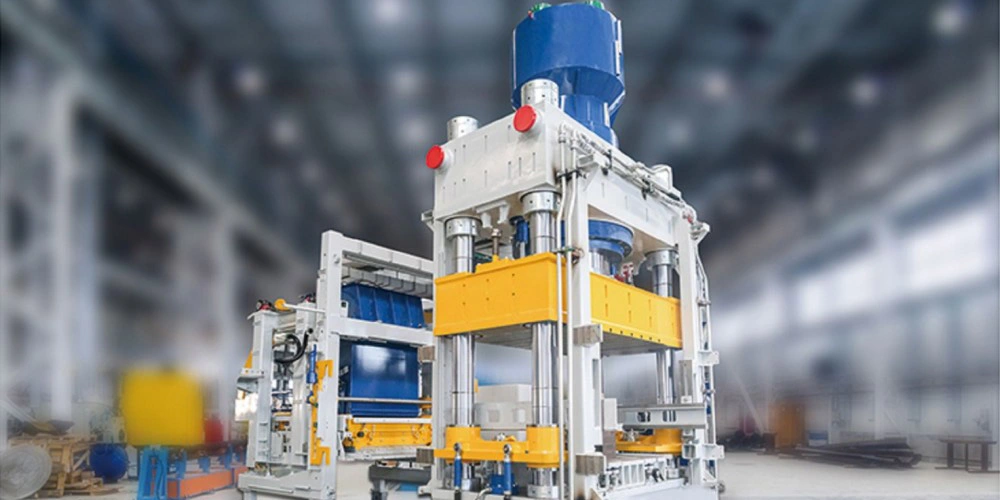

Det hydrauliske formesystemet er en av de definerende egenskapene til ZN-VP-serien.
De tre modellene gir maksimale hovedpressekrefter på henholdsvis 600, 900 og 1500 tonn. Hovedsylindre med stor diameter genererer den nødvendige formingskraften for høytrykks betongproduktproduksjon.

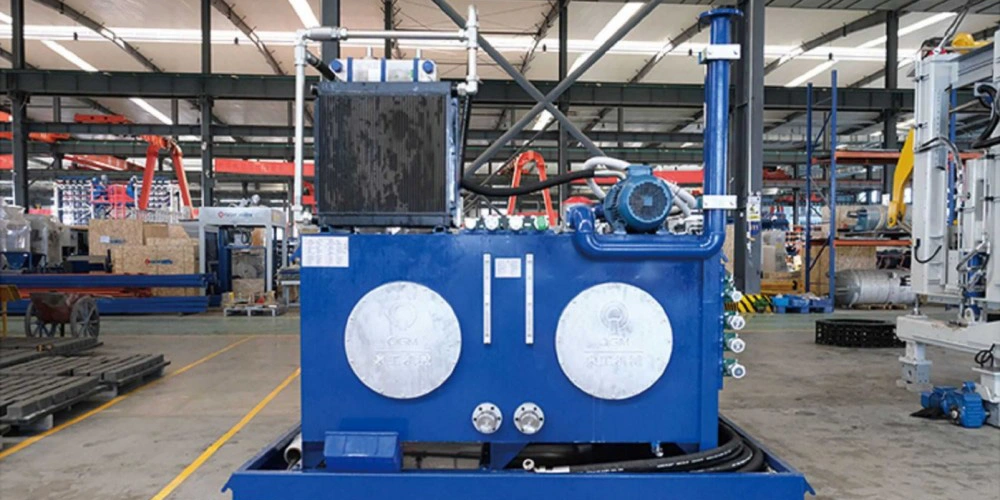

Internasjonale hydrauliske pumper og ventiler brukes i det hydrauliske systemet. Pressehastighet, trykk og slag kan justeres i henhold til produkt- og prosesskrav.
Dette gjør at formingsprosessen kan konfigureres for ulike produkttyper og materialegenskaper.
Den hydrauliske høytrykkskonfigurasjonen er spesielt relevant for produsenter som produserer tette betongprodukter eller arbeider med blandinger som inneholder fint pulver og materialer avledet av fast avfall.
ZN-VP-serien inneholder avansert tysk servovibrasjonsteknologi.
Servomotorer gir rask respons og presis kontroll av vibrasjonsparametere, slik at eksitasjonskraft og vibrasjonsytelse kan justeres i henhold til produksjonskravene.
Sammenlignet med fast vibrasjonskontroll gir servoteknologien større fleksibilitet ved veksling mellom ulike produkttyper og materialformuleringer.
Den kontrollerte vibrasjonsprosessen støtter betongkomprimering og bidrar til å opprettholde konsistente produktformingsforhold.
Servo-vibrasjonsbetongblokkformingsteknologi er spesielt verdifull når en produksjonslinje trenger å imøtekomme flere produktspesifikasjoner i stedet for å kjøre et enkelt standardisert produkt kontinuerlig.

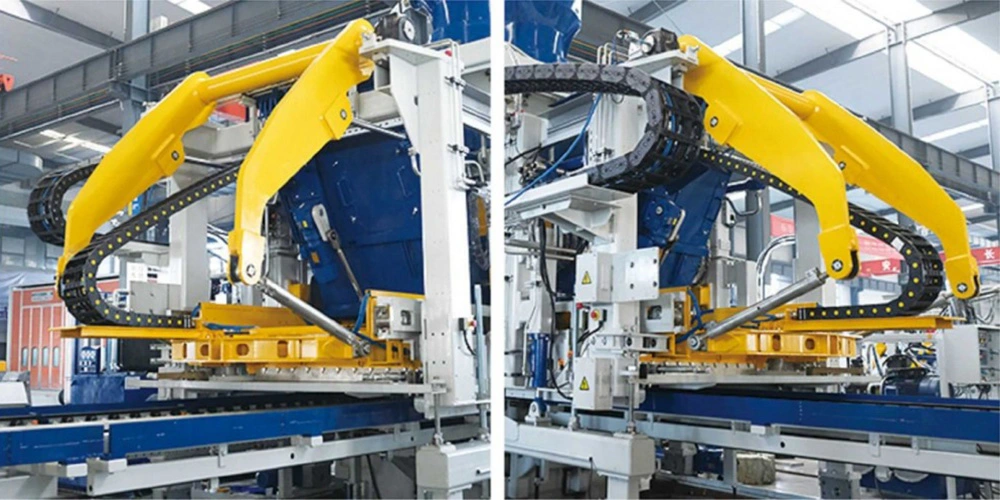

Materialmatingssystemet bruker en robust svingarmkonfigurasjon for jevn materialfordeling.
Styrehjul med stor diameter støtter jevn bevegelse av matevognen, mens utskiftbare sliteplater er installert på nøkkelkontaktflater for å forenkle vedlikeholdet.
Fôringsplattformen bruker også utskiftbare slitekomponenter. Hydraulisk låsing gjør at fôringsseksjonen kan åpnes og sikres under inspeksjon, rengjøring og vedlikehold.
Denne utformingen gir enklere tilgang til slitedeler og bidrar til å redusere kompleksiteten i rutinemessig servicearbeid.
ZN-VP-serien kombinerer to formingsmekanismer: Statisk høytrykkspressing + servovibrasjon.
Det hydrauliske systemet gir hovedformingskraften, mens vibrasjonssystemet hjelper til med materialkomprimering under støping.
I henhold til den originale tekniske konfigurasjonen gir systemet opptil 900 eller 1500 tonn hovedpresskraft og 120 kN vibrasjonskraft på de tilsvarende modellene.
Den kombinerte teknologien er ment å møte formingskravene til tørrprosessbetongprodukter som bruker både grove faste avfallsmaterialer og ultrafine pulvermaterialer.
Det kan brukes til produksjon av:
● Betongutleggere i steinlook
●Permeable belegningsprodukter
●Kantstein
●Konvensjonelle betongblokker
●Landskapsarbeid betongprodukter
●Andre tilpassede betongprodukter
For prosjekter som krever både produktmangfold og materialfleksibilitet, gir den kombinerte press-og-vibrasjonskonfigurasjonen et alternativ til konvensjonelle statiske trykk- eller vibrasjonsformingssystemer.

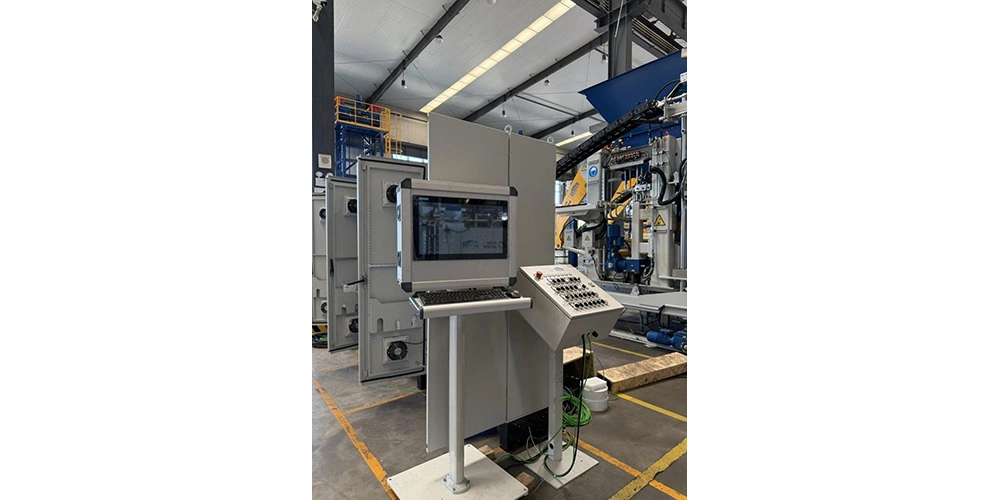

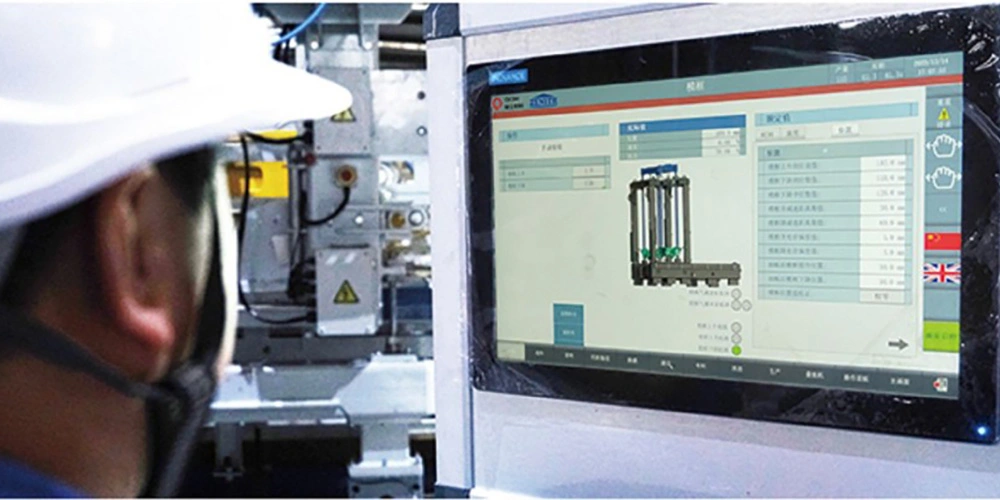

ZN-VP-serien integrerer tysk automatiseringsteknologi med et visuelt menneske-maskin-grensesnitt.
Kontrollsystemet koordinerer maskinens formingsprosesser samtidig som det gir operatørene et tydelig grensesnitt for produksjonsstyring.
Nøkkelfunksjoner inkluderer:
●Produksjonsoppskriftshåndtering
● Driftsparameterstyring
● Overvåking av utstyrsstatus
●Produksjonsdatainnsamling
● Kontroll av maskindrift
●Visualisert utstyrsinformasjon
Ved å redusere unødvendig manuell intervensjon hjelper den integrerte kontrollarkitekturen operatører med å administrere produksjonsparametere mer konsekvent.
For automatiserte betongblokkproduksjonslinjer gir sentralisert kontroll også et klarere grensesnitt mellom blokkmaskinen og oppstrøms- eller nedstrømsutstyr.

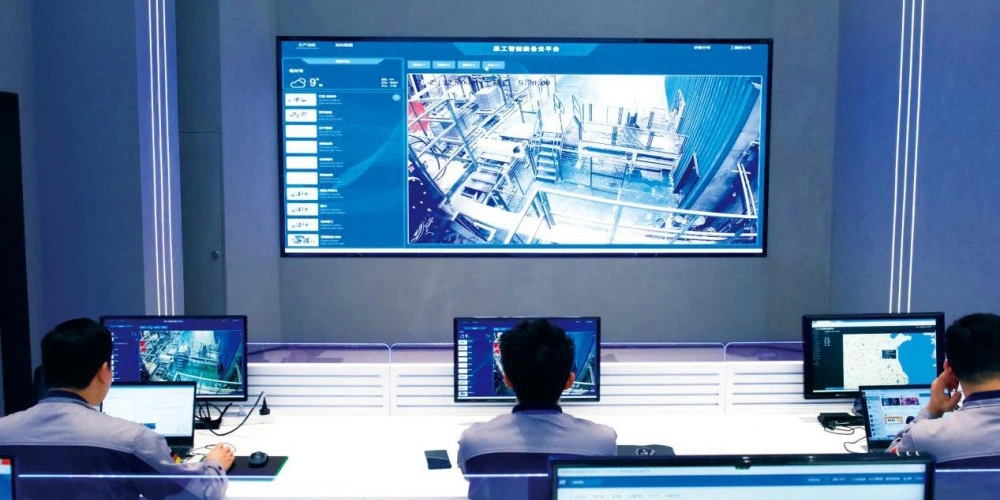

QGM Intelligent Equipment Cloud Service Platform utvider maskinadministrasjon utover det lokale styreskapet.
Plattformen integrerer cloud computing, datakommunikasjon, utstyrsmodellering, kunstig intelligens, uklare nevrale nettverk og big-data-teknologier for å samle inn og analysere utstyrsdriftsinformasjon og bruksmønstre.
Avhengig av systemkonfigurasjon og autorisasjon, støtter plattformen:
●Online utstyrsovervåking
●Fjernkontroll av utstyr
●Ekstern teknisk støtte
●Prediktiv feildeteksjon
●Feildiagnose
●Helsevurdering av utstyr
●Automatiske driftsrapporter
● Utstyrsdataanalyse
Dette skaper en digital forbindelse mellom blokkfremstillingsmaskinen og skybaserte tjenestefunksjoner.
For utenlandske blokkprodusenter kan skybasert utstyrsovervåking gi et ekstra lag med støtte når produksjonsutstyr er plassert langt fra produsentens tekniske servicesenter.
QGMs intelligente utstyr og skytjenestetilnærming er i samsvar med dens bredere utvikling av digitalt tilkoblet blokkproduksjonsutstyr og intelligente produksjonssystemer.
En av de viktigste applikasjonsegenskapene til ZN-VP-serien er dens tilpasningsevne til forskjellige råmaterialer.
Avhengig av materialegenskaper, forbehandling og blandingsdesign, kan maskinen brukes med materialer som:

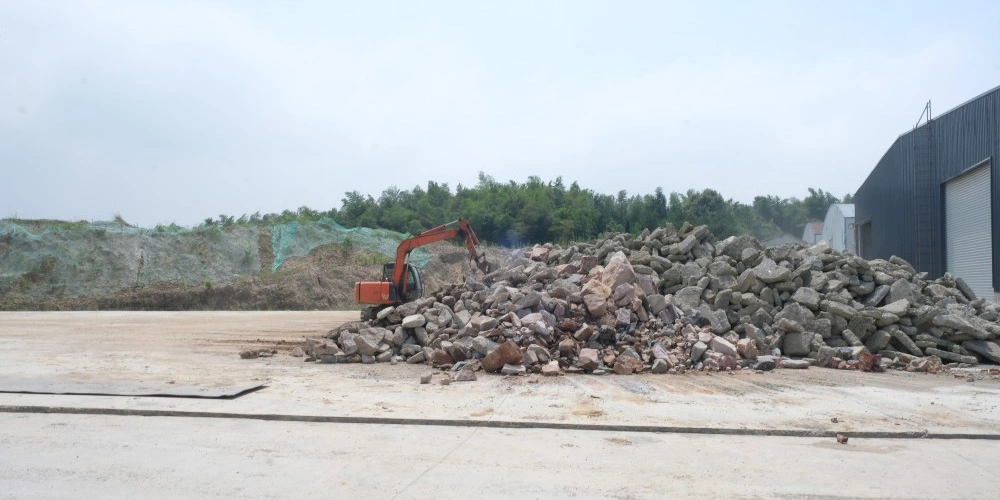

Faste avfallsmaterialer
●Byggeavfall
● Metallurgisk fast avfall
●Mineavgang
●Steinpulver
●Slam
●Sandvaskingsslam
Det faktiske materialforholdet og formuleringen bør bestemmes i henhold til de fysiske og kjemiske egenskapene til de lokalt tilgjengelige materialene.
Betongprodukter
Maskinen kan konfigureres for produksjon av:
●Standard betongblokker
●Hule blokker
●Belegningsblokker
●Permeable utleggere
●Kantstein
● Betongprodukter i stein-look
●Landskapsprodukter
●Shell-beskyttelsesblokker
● Vegg dekorative betongprodukter
Dette gjør ZN-VP-serien relevant for gjenvinningsprosjekter for fast avfall der målet er å transformere riktig behandlet avfallsmateriale til salgbare betongprodukter.
ZN600VP, ZN900VP og ZN1500VP gir tre forskjellige utstyrskonfigurasjoner innenfor samme hydrauliske formingskonsept.
Valget av riktig modell avhenger av faktorer som:
●Nødvendig trykkkraft
●Pall dimensjoner
●Produktstørrelse
●Produktutvalg
●Råvareegenskaper
●Muggkonfigurasjon
●Nødvendig produksjonsskala
●Ledig planteplass

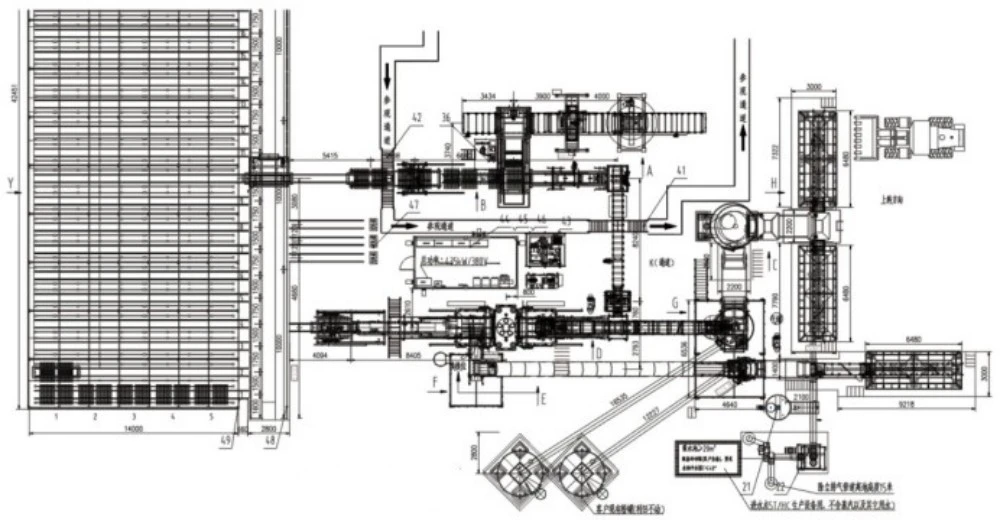

●Fullstendig linjekonfigurasjon
