| Funksjoner | |
|---|---|
| Maks. blokkhøyde | 500 mm |
| Min. blokkhøyde | 40 mm |
| Valgfri blokkhøyde (min.) | 30 mm |
| Pallstørrelse | |
| Standard | 1.400 x 1.100 x 50 mm |
| Ulike pallestørrelser er mulig | |
| Bakre betongbeholder | |
| Volum (geometrisk) maks. | 2.400 l |
| Ansiktsblandingsbeholder | |
| Volum (geometrisk) maks. | 2.400 l |
| Ulike traktutførelser med trekkplate eller doseringsklaff for flerfargeproduksjon er tilgjengelig. |
|
| Fôringshøyden kan justeres individuelt. | |
| Maskinvekt | |
| Med ansiktsblandingsenhet og form | AC. 35.000 kg |

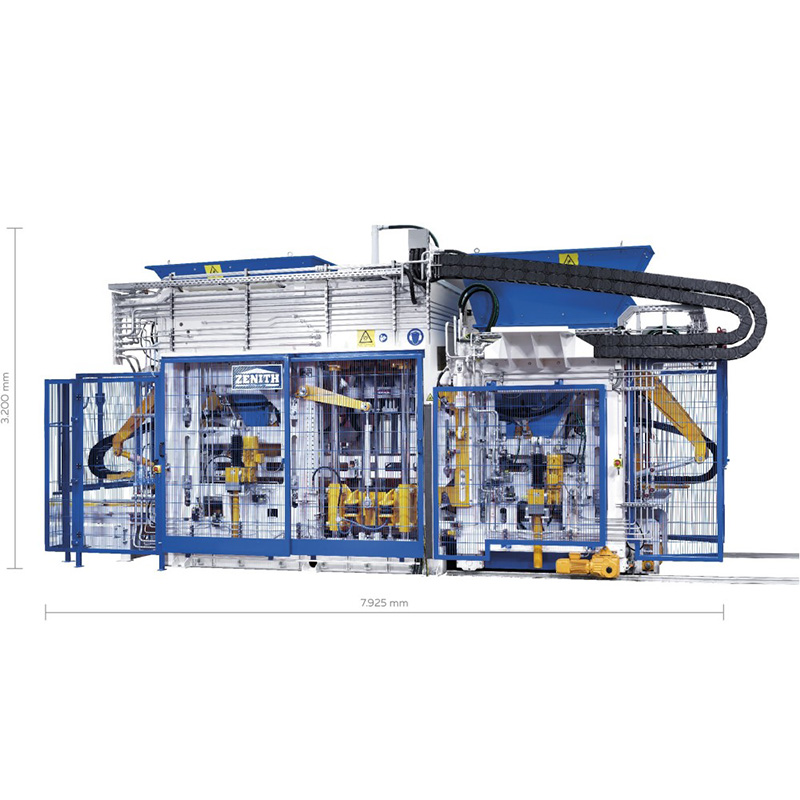

| Maskindimensjon | |
| Maks. total lengde med ansiktsblandingsenhet | 7,925 mm |
| Maks. total høyde (transport) | 3.200 mm |
| Maks total bredde | 3.100 mm |
| Vibrasjonssystem | |
|---|---|
| Vibrasjonsbord en-delt, Ultra-Dynamisk servovibrasjon med frekvens- og amplitudekontroll (maks sentrifugalkraft) |
175 kN |
| 2 sabotasjehodevibratorer (maks sentrifugalkraft) | 35 kN |
| Hydraulikk | |
| Kapasitet (totalt) | 560 l/min |
| Driftstrykk
pumpe 1 maskin pumpe 2 sabotasjehode pumpe 3 innstillingsmodus |
180 bar 200 bar 200 bar |
| Elektrisk | |
| Tilkoblingsstrøm (standard) med ansiktsblandingsenhet Installert strøm |
ca. 310kW |
| Tilkoblingskraft | ca. 160kW |
| Sikringsbeskyttelse | 315A |
| Tilførselsledning | 4x 185mm² alternativ 2x 4x 70mm² |
| System Siemens S7-1500, TIA-Portal |
|

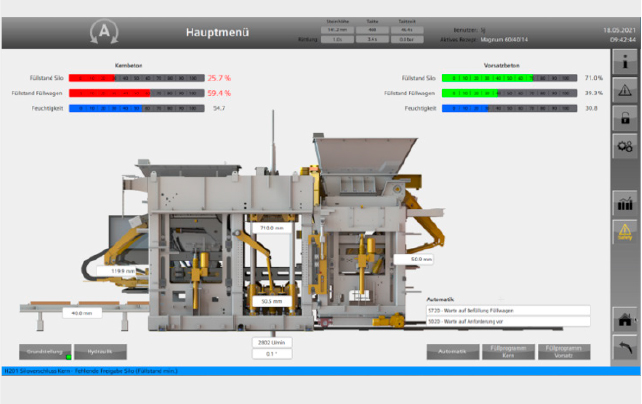

| Betjening via berøringspanel |
|
Tekniske detaljer kan endres – uten forvarsel. Bilder av utstyr som vises er kun eksempler. Bilder kan inneholde alternativer etter kundens behov.
Den høydejusterbare bunnblandingsbeholderen er en spesiell nyhet og ble utviklet for å forbedre kvaliteten på betongproduktene betydelig. Det bidrar til å optimalisere materialflyten og sørger for en jevn fordeling av materialet. I tillegg kan påfyllingsmengden i fôrskuffen justeres nøyaktig og produktavhengig.

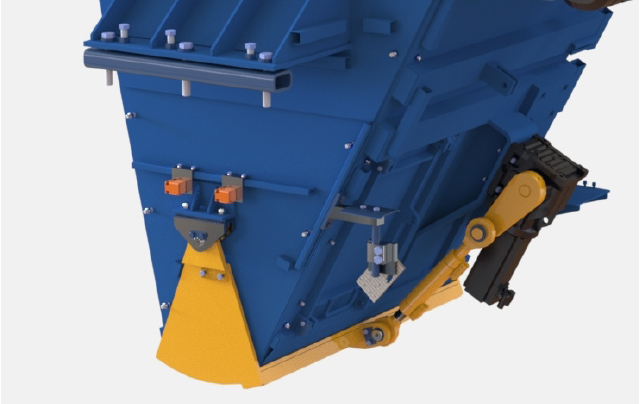

Beholderklaffene til base- og ansiktsblandingsbeholderne er utstyrt med servomotorer. Dette gir ekstremt raske åpnings- og lukketider. Resultatet er en mye mer nøyaktig dosering. Fordelen er en bedre reproduserbarhet av produksjonsprosessen som ytterligere forbedrer den høye produktkvaliteten.

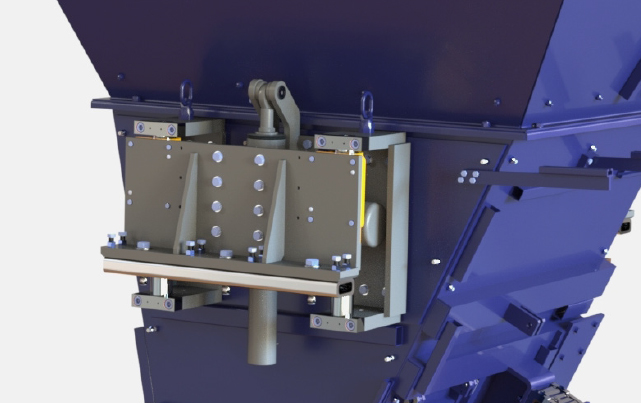

Hovedsabotasjehodet gir mye mer fleksibilitet under produksjon enn vanlige sabotasjehoder. Antall gummibuffere kan velges fritt. Videre kan hovedsabotasjen også utformes i henhold til koblingene til andre produsenter. Disse innovasjonene gjør produksjonen mye mer presis og pålitelig.

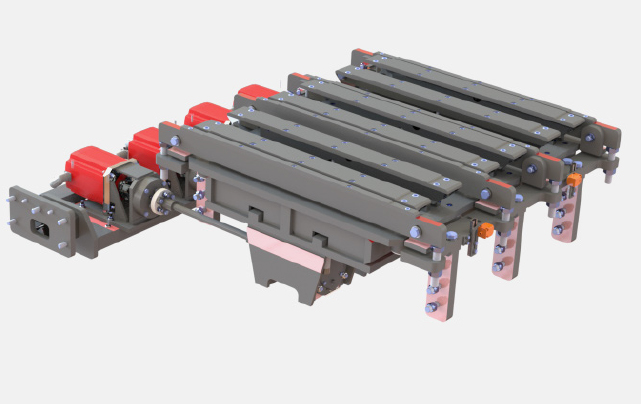

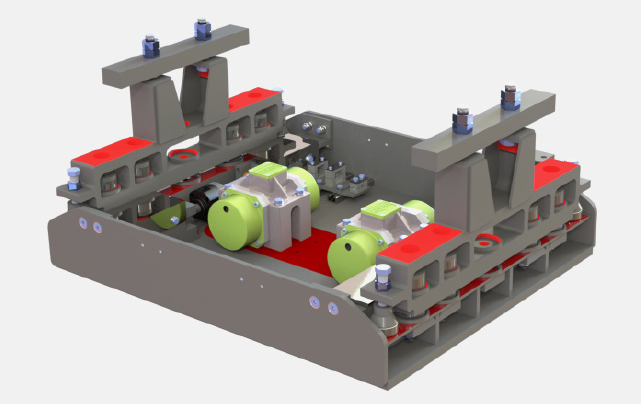

Vibrasjonssystemet med en-delt vibrasjonsbord ble videreutviklet i samarbeid med RWTH Aachen. Den oppnår høy energieffektivitet takket være optimal fordeling av vibrasjonskrefter. Siden dette systemet fungerer uten oljebad og ikke trenger ekstra luftkjøling, er det svært miljøvennlig og tillater enkelt vedlikehold.

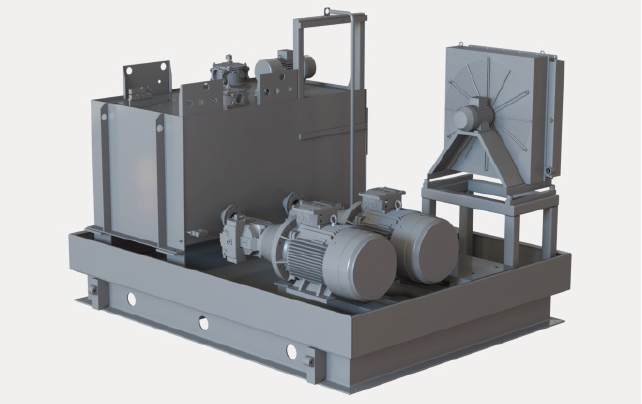

Maskinen fungerer med to hovedpumper (kapasitet 270l/min) og to trykkakkumulatorer for raske syklustider under vanlig produksjon. Ved pumpesvikt kan maskinen drives med den andre pumpen for å unngå produksjonsstopp. Tilleggspumpen for innstillingsmodus (kapasitet 20l/min) garanterer en sikker begrensning av hastigheter for de respektive bevegelsene.
Alle hovedakser (tamperhode, form, mateskuff, påfyllingsrist) er utformet som kontrollerte akser i TIA-portalen. Derfor er ekstern kontrollelektronikk ikke nødvendig. Dette systemet sørger for nøyaktig og kontinuerlig posisjonering. Den høye presisjonen av repetisjonene i produksjonsprosessen garanterer en konstant høy produktkvalitet under nonstop produksjon.
